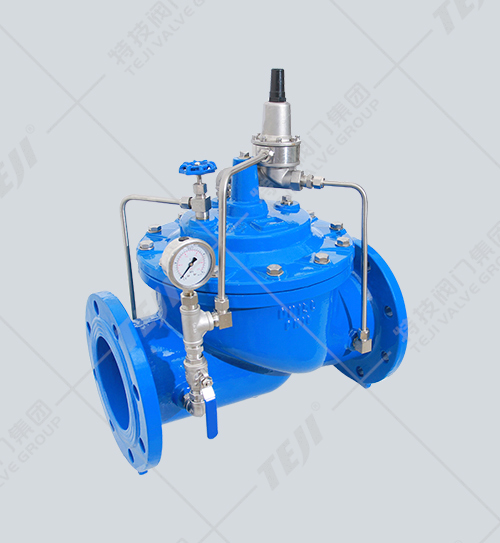

產品概述

      500X安全持壓/泄壓閥利用水作用力控制導閥，使主閥自動排出部分水來穩定閥前管道設計壓力，當壓力恢復到設定以下時，主閥自動關閉，閥門的泄壓，持壓在一定范圍內可以調節。500X安全持壓泄壓閥主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘裝置。

產品特點

1、500X持壓/泄壓閥由主閥、泄壓/持壓導閥針閥、球閥和壓力表組成水力控制接管系統。利用水力自動操作，即可以做泄壓閥用又可做持壓閥用。做泄壓閥用時，可維持供水路壓力在設定的安全值之下：做持壓閥用時，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。

2、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。

3、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。

主要外形連接尺寸

主要外形連接尺寸

注：本表中法蘭尺寸按GB/T 17241.6-2008標準，結構長度按CJ/T 219-2017標準。
